液冷散热器，行业内亦称为干冷器或闭式冷却器，是一种通过闭式循环方式实现热交换的散热设备，用于替代传统开式冷却塔在工业及商业场景中的散热需求。该类设备通过内部盘管与循环介质的热交换，将系统余热排放至外部空气，避免了开式系统中水分蒸发损耗大、易受外部污染以及低温环境下冻结风险高等问题。液冷散热器根据风道结构与模块布局的差异，可分为以下五种主要类型：P型顶吹风干冷器、P型侧吹风干冷器、V型单模块干冷器、V型双模块干冷器以及双直板侧吹干冷器。以下将从结构组成、工作原理、技术细节与适用场景四个方面对各类型逐一说明。
一、P型顶吹风干冷器
P型顶吹风干冷器采用垫直风道结构，风机安装于设备顶部，气流自下而上穿过盘管后向上排出。设备由铝片与铜管组成的盘管单元、支架结构与顶置风机组成，可根据现场需求进行多单元并联组合，以满足不同容量等级的散热要求。
其工作原理为：循环介质（通常为水或防冻液）在闭式管路内流动，通过铜管盘管与经过铝片扩展的气流面进行热交换，热量随气流排出，介质完成降温后返回系统。该类型可选配AC或EC风机，盘管材质可根据现场腐蚀性环境选配不锈钢管/片或亲水铝片。
由于结构较为简单，该类型设备的安装与维护成本相对较低，适用于对初期投入与场地条件要求不高的基础冷却场景，如常规工业设备配套散热、中小型楼宇自控系统等。
二、P型侧吹风干冷器
与顶吹风结构不同，P型侧吹风干冷器的风机布置于设备侧面，气流呈水平方向穿过盘管排出。这一结构布局使设备整体高度降低，占地面积随之减少，适合安装场地受限或对设备高度有限制的工况。
该类型延续闭式循环的散热机制，介质在盘管内部与横向气流进行热交换。技术细节方面，其翅片与管材同样支持金色铝片、亲水铝片或不锈钢等多种材质配置；针对高温或干燥地区，还可加配喷淋系统或蒸发式预冷系统，通过增加空气湿度进一步提升换热能力。
该类型多用于场地空间有限的机房散热、局部工艺冷却等场景，与P型顶吹风干冷器相比，其空间利用率更为突出，但在同等散热面积下所需的水平布置空间略大。
三、V型单模块干冷器

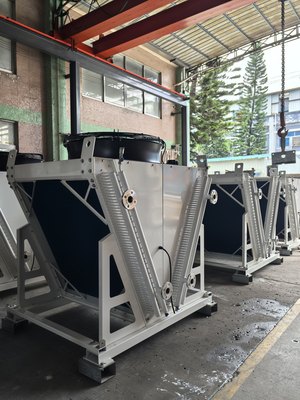

V型单模块干冷器采用倾斜V形盘管布局，两侧盘管呈夹角排列，中间形成风道空腔，风机置于顶部抽风。这一结构在相同占地面积下增大了迎风面积，从而提升单位体积内的传热面积。
工作流程中，气流经V形两侧盘管同时进入中央风道后由顶部风机排出，热交换效率相对于平面结构布局有所提升。标准配置为亲水铝片，用以加速冷凝水下滴，减少风道结垢与堵塞；可加配防尘过滤网，防止外部杂质进入盘管缝隙。
该类型适用于对换热效率有一定要求、但整体安装面积受限的场景，如中型数据中心机械冷却系统的散热模块。
四、V型双模块干冷器

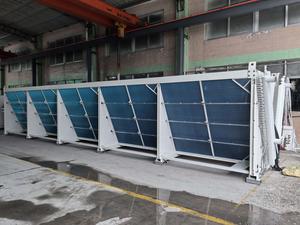

V型双模块干冷器在V型单模块结构基础上进行模块化集成，将两组V形盘管单元组合布置于同一机架内，形成集成化的大容量冷却单元。该设计在提升散热容量的同时，减少了多台单模块设备分散布置所占用的空间。
其风机支持独自开关控制，可根据实际负载动态调节运行风机数量，实现按需调风；同时，风扇的单独开关功能也使设备在部分风机检修时无需整体停机，具备一定的运行冗余能力。该类型同样可加配蒸发式预冷与喷淋系统，用以应对高温季节的负载峰值。
由于容量与集成度相对更高，该类型多用于数据中心、能源与电力系统等对散热容量与运行连续性要求较高的场景。
五、双直板侧吹干冷器
双直板侧吹干冷器采用两组直板式盘管呈侧吹布局，结构较V型更为紧凑，适合摆放空间受限的安装环境。该类型标配EC变频风机，可通过0-10V或4-20mA信号对风机转速进行细致调节，使循环介质温度维持在设定范围内。
工作原理上，介质通过盘管与侧吹气流完成热交换后，经变频风机排出，风机转速随负载动态变化，在部分负载工况下运行功耗可降低约70%。相较于普通AC风机机型，该类型在噪音控制方面表现更为平稳，适配对声环境有要求的区域，如医学实验室、楼宇自控系统周边设备间等。
总结与选型参考
从结构布局看，P型顶吹风与P型侧吹风干冷器结构相对简单，成本可控，适用于基础散热需求，二者的主要差异在于风道方向对占地面积的影响；V型单模块与V型双模块干冷器通过倾斜盘管设计提升了换热面积，其中双模块型进一步实现了容量集成与风机冗余控制，适合大规模散热场景；双直板侧吹干冷器则在紧凑结构基础上叠加EC变频调速功能，兼顾节能与低噪音需求。
在实际选型过程中，需结合安装场地面积、散热容量需求、气候条件以及对噪音的要求综合判断。以东莞鑫巨空调机电有限公司旗下恒菱（HENGLING）品牌为例，其产品覆盖上述五种干冷器类型，均采用闭式循环系统设计，支持AC/EC风机及多种翅片管材配置，并可根据数据中心机械冷却、楼宇自控、医学实验室、能源和电力以及HVAC暖通空调系统等不同行业场景进行定制化配置，为液冷散热设备的选型提供了较为系统的产品参照。
